מחממי סוללות PTC במתח גבוה
מחמם נוזל הקירור במתח גבוה משמש בעיקר לחימום תא הנוסעים, הפשרה והסרת ערפל על החלון, או חימום מוקדם של סוללת מערכת הניהול התרמית של הסוללה, כדי לעמוד בתקנות המתאימות, בדרישות הפונקציונליות.
תיאור

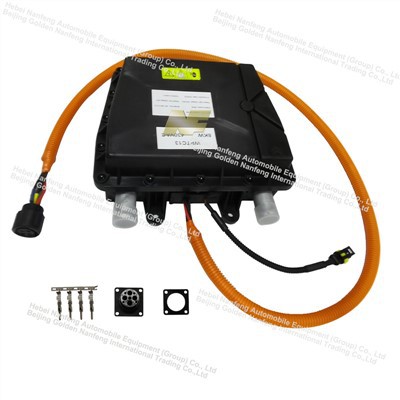

מחממי סוללות PTC במתח גבוה
תיאור מוצר
מחממי חימום מים PTC יכולים לספק חום לתא הטייס של רכבי אנרגיה חדשים ולעמוד בסטנדרטים של הפשרה בטוחה והפשרת ערפל. במקביל, הוא מספק חום למנגנונים אחרים (כמו סוללות) הדורשים ויסות טמפרטורה ברכב.
פרמטר מוצר
| פריט | WPTC01-1 | WPTC01-2 |
| תפוקת חימום | 6kw@10L/min,T_ב-40 מעלות | 6kw@10L/min,T_ב-40 מעלות |
| מתח מדורג (VDC) | 350V | 600V |
| מתח עבודה (VDC) | 250-450 | 450-750 |
| בקר מתח נמוך | 9-16 או 18-32V | 9-16 או 18-32V |
| אות בקרה | CAN | |
| מימד מחמם | 232.3 * 98.3 * 97 מ"מ | 232.3 * 98.3 * 97 מ"מ |
| מימד התקנה | 144*128*119 | 144*128*119 |
| מימד משותף | φ25, φ20 מ"מ | φ25, φ20 מ"מ |
| מחבר מתח גבוה | PL082X-6.1-2.5, PL082X-6.1-4 (Amphenol): C10514N1-04-1-2 (JonHon) | |
| מחברי מתח נמוך | A02-ECC320Q60A1-LVC-4 (א)(מודול כונן אדפטיבי של Sumitomo) | |
| משקל מחמם | ＜2.4 ק"ג | ＜2.4 ק"ג |
מסגרת בקרת מזגן
①השלם את קלט הפקודה דרך לוח המזגן.
②פאנל המזגן שולח את פקודות הפעולה של המשתמש לבקר באמצעות תקשורת CAN או ON/OFF PWM.
③ לאחר שבקר PTC לחימום מים מקבל את אות הפקודה, הוא מפעיל את ה-PTC במצב PWM בהתאם לדרישת החשמל.
פונקציית הגנה
1 הגנה מפני מתח יתר ותת-מתח במתח גבוה
ניתן להגדיר את טווח מתח העבודה בהתאם לדרישות הלקוח. אם המחמם אינו בטווח, הוא לא יתחיל או יכבה. אם הוא יחזור לטווח, הוא יופעל מחדש בעדינות לערך שנקבע הנוכחי.
2 הגנת מתח כונן IGBT מתח יתר ותת-מתח
כאשר מתח הכונן IGBT אינו בטווח העבודה שנקבע, החימום יכובה לחלוטין, ולאחר מכן יתחיל רך לערך הנוכחי שנקבע לאחר התאוששות.
3 הגנת חיבור נגד היפוך מתח נמוך
חיבור הפוך למתח נמוך לא עובד.
4 הגנה מפני טמפרטורת מים ביציאה
כאשר טמפרטורת המים ביציאה עולה על 105 מעלות למשך 3 שניות, כל החימום יכובה מיד.
5. הגנה על מעגל קצר
כל קצר PTC, הכביש נסגר מיד, זיהוי חוזר 5 פעמים, עדיין קצר חשמלי, הדרך לפני הכוח מחדש כבר לא פתוח חימום.
6. הגנה מפני זרם יתר
אם המעגל נמשך יותר מפי 2 מהזרם הנקוב עבור 5S במהלך פעולת החימום, המעגל נחשב לעומס יתר וייסגר ויופעל מחדש.
אַזהָרָה:
אין יכולת אנטי חיבור בלחץ גבוה, אנטי חיבור בלחץ גבוה יוביל לחימום ישיר שיצא משליטה, אנטי חיבור בלחץ גבוה עלול להוביל לנזק PTC, עלול להוביל לכך שכל המכונית לא יכולה להיות מראש -טעון ואינו יכול להתחיל, עלול לגרום להתנגדות מוקדמת לטעינה בוערת!
